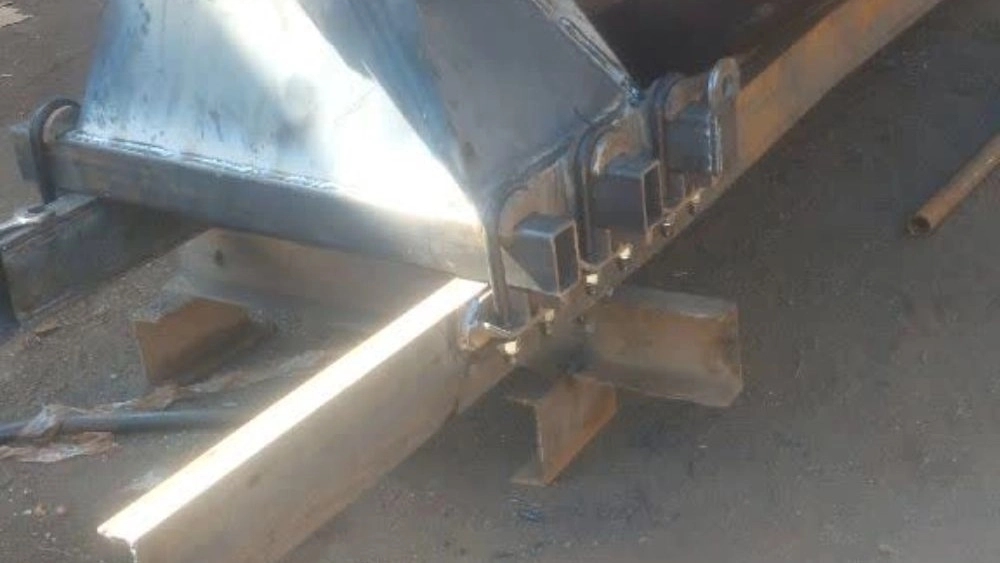

در ساخت و بازسازی تجهیزات میکسر بتن، هماهنگی میان اجزای مختلف اهمیت زیادی دارد. سکوی جلوی میکسر نیز یکی از قسمت‌هایی است که باید متناسب با شاسی، موقعیت تجهیزات و شرایط کاری دستگاه طراحی و اجرا شود.
وقتی صحبت از ساخت سکوی جلوی میکسر با گیربکس اصلی زداف آلمان و کرپی‌بندی سه‌ردیفی می‌شود، موضوع فقط ساخت یک فریم فلزی ساده نیست. ابعاد سکو، محل نصب، نحوه اتصال، میزان بار واردشده، لرزش دستگاه و فاصله آن از اجزای متحرک باید از ابتدا مورد توجه قرار گیرد.
گیربکس‌های ZF در صنعت میکسر بتن سابقه طولانی دارند و شرکت ZF خانواده ECOMIX را به‌طور اختصاصی برای سیستم انتقال قدرت در میکسرها معرفی کرده است. در مشخصات رسمی ZF، مدل P-5300 در کلاس میکسرهای با ظرفیت اختلاط تا ۱۰ مترمکعب قرار گرفته است.
به همین دلیل، هنگام اجرای سکوی جلوی میکسر مجهز به گیربکس زداف، لازم است طراحی سازه با وضعیت واقعی دستگاه هماهنگ باشد.
اگر برای میکسر خود به ساخت یا بازسازی این قسمت نیاز دارید، می‌توانید مشخصات دستگاه را برای بررسی در اختیار کارشناسان قرار دهید.
برای مشاوره و سفارش با ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
سکوی جلوی میکسر چه کاربردی دارد؟
سکوی جلوی میکسر بخشی از سازه پیرامون مجموعه تجهیزات دستگاه است که می‌تواند متناسب با طراحی، وظایف مختلفی داشته باشد.
این قسمت ممکن است برای ایجاد فضای دسترسی، نگهداری یا پشتیبانی برخی تجهیزات، ایجاد سطح کار یا تکمیل ساختار اطراف مجموعه انتقال قدرت مورد استفاده قرار گیرد.
اما نکته مهم این است که سکوی جلوی میکسر نباید بدون توجه به ساختار اصلی دستگاه طراحی شود.
در یک میکسر بتن، قطعات متعددی در کنار یکدیگر فعالیت می‌کنند. سیستم انتقال قدرت، درام، شاسی، تجهیزات هیدرولیک و بخش‌های نگهدارنده باید فضای کافی و ایمن برای فعالیت داشته باشند.
بنابراین پیش از ساخت سکو باید مشخص شود:
- سکو دقیقاً در کدام قسمت نصب می‌شود؟
- چه مقدار بار روی آن قرار می‌گیرد؟
- محل اتصال به شاسی کجاست؟
- فاصله سکو از تجهیزات متحرک چقدر است؟
- آیا نیاز به دسترسی اپراتور وجود دارد؟
- کرپی‌ها در چه نقاطی قرار می‌گیرند؟
- چه قسمت‌هایی به تقویت‌کننده نیاز دارند؟
پاسخ به این پرسش‌ها، پایه طراحی یک سکوی مناسب است.
چرا وجود گیربکس زداف آلمان در طراحی سکو اهمیت دارد؟
یکی از موارد مهم در طراحی سکوی جلوی میکسر، توجه به موقعیت گیربکس و مجموعه انتقال قدرت است.
گیربکس‌های میکسر به‌دلیل انتقال گشتاور بالا و کار در شرایط سنگین، بخش مهمی از مجموعه دستگاه محسوب می‌شوند. شرکت ZF نیز در معرفی محصولات ECOMIX خود بر استفاده از این سیستم‌ها در کاربردهای سنگین میکسر بتن و اهمیت کاهش وزن، افزایش بهره‌وری و دوام سیستم تأکید کرده است.
در نتیجه، ساخت سازه اطراف این مجموعه باید به‌گونه‌ای انجام شود که:
- مزاحم حرکت یا عملکرد تجهیزات نشود.
- دسترسی برای سرویس و بررسی را محدود نکند.
- به بدنه گیربکس یا تجهیزات متصل فشار نامناسب وارد نکند.
- با شاسی اصلی هماهنگ باشد.
- وزن غیرضروری به مجموعه اضافه نکند.
در صورتی که دستگاه دارای گیربکس اصلی زداف آلمان باشد، اندازه‌گیری دقیق محل نصب و بررسی فضای اطراف گیربکس قبل از ساخت اهمیت بیشتری پیدا می‌کند.
کرپی سه‌ردیفی در ساخت سکوی جلوی میکسر
یکی از ویژگی‌های این نوع ساخت، استفاده از کرپی سه‌ردیفی است.
کرپی می‌تواند در بخش‌هایی از سازه برای مهار و اتصال اجزا مورد استفاده قرار گیرد. اجرای سه‌ردیفی آن نیز باید براساس نقشه و محل واقعی اتصال انجام شود.
البته سه‌ردیفی‌بودن کرپی به‌تنهایی به معنی مقاوم‌بودن یک سازه نیست. استحکام نهایی به مجموعه‌ای از عوامل بستگی دارد؛ از جمله:
- جنس کرپی
- ابعاد کرپی
- ضخامت قطعات اتصال
- محل نصب
- فاصله بین ردیف‌ها
- کیفیت جوشکاری
- ضخامت قوطی
- نوع ورق
- نحوه اتصال به شاسی
بنابراین کرپی‌بندی سه‌ردیفی باید بخشی از یک طراحی کامل باشد، نه یک ویژگی جدا از سایر اجزای سازه.
مزایای استفاده از کرپی‌بندی سه‌ردیفی
اجرای صحیح کرپی‌بندی سه‌ردیفی می‌تواند به ایجاد ساختاری منظم‌تر برای مهار قطعات کمک کند.
توزیع مناسب‌تر نیرو
قرارگیری اتصالات در چند ردیف می‌تواند به توزیع نیرو در سطح بیشتری از محل اتصال کمک کند؛ البته این موضوع کاملاً به طراحی و نحوه اجرای سازه وابسته است.
افزایش قابلیت مهار قطعات
کرپی مناسب می‌تواند برای مهار بخش‌هایی از سازه مورد استفاده قرار گیرد.
ایجاد ساختار قابل‌بررسی
وقتی اتصالات طبق نقشه و به‌صورت منظم اجرا شوند، بررسی و کنترل آن‌ها نیز آسان‌تر خواهد بود.
امکان اجرای سفارشی
تعداد ردیف‌ها، فاصله و محل کرپی‌ها را می‌توان براساس شرایط واقعی دستگاه طراحی کرد.
به همین دلیل، در ساخت سکوی جلوی میکسر با کرپی سه‌ردیفی باید ابتدا سازه و نقاط بارگذاری مشخص شوند و سپس محل اتصالات تعیین شود.
مراحل ساخت سکوی جلوی میکسر
ساخت یک سکوی مناسب معمولاً با اندازه‌گیری شروع می‌شود و به کنترل نهایی ختم می‌شود.
اندازه‌گیری دستگاه
در مرحله اول، ابعاد واقعی قسمت موردنظر اندازه‌گیری می‌شود.
اندازه‌گیری باید شامل طول، عرض، ارتفاع، فاصله نقاط اتصال و موقعیت تجهیزات اطراف باشد.
در صورتی که سکو برای یک میکسر موجود ساخته شود، بررسی مستقیم دستگاه می‌تواند دقت کار را افزایش دهد.
بررسی محل گیربکس
در دستگاه مجهز به گیربکس زداف آلمان، موقعیت گیربکس باید مشخص شود.
فضای لازم برای عملکرد، سرویس و دسترسی به تجهیزات باید در طراحی لحاظ شود.
طراحی فریم
پس از برداشت ابعاد، فریم اصلی سکو طراحی می‌شود.
در این مرحله مشخص می‌شود که قوطی‌های اصلی در چه جهتی قرار بگیرند و نقاط تقویتی در کدام قسمت‌ها اجرا شوند.
برش قطعات
قوطی‌ها و ورق‌ها براساس نقشه برش می‌خورند.
دقت برش اهمیت زیادی دارد؛ زیرا خطا در این مرحله می‌تواند در زمان مونتاژ باعث ایجاد تاب یا اختلاف ابعادی شود.
مونتاژ اولیه
قطعات پیش از جوشکاری نهایی در جای خود قرار می‌گیرند.
این مرحله فرصت مناسبی برای کنترل ابعاد، زوایا و محل کرپی‌ها فراهم می‌کند.
اجرای جوشکاری
پس از تأیید مونتاژ، جوشکاری انجام می‌شود.
جوش‌ها باید متناسب با ضخامت و نوع قطعات اجرا شوند و نقاط حساس پس از جوشکاری مورد بررسی قرار گیرند.
اجرای کرپی سه‌ردیفی
در مرحله بعد، کرپی‌های سه‌ردیفی طبق طراحی در محل تعیین‌شده نصب می‌شوند.
کنترل نهایی
در پایان، کل سازه از نظر ابعاد، اتصالات، جوش‌ها، فاصله با گیربکس و هماهنگی با شاسی بررسی می‌شود.
اهمیت طراحی سکو برای گیربکس اصلی زداف آلمان
اگر هدف ساخت سکوی جلوی میکسر با گیربکس اصلی زداف آلمان باشد، لازم است طراحی سکو متناسب با مجموعه موجود انجام شود.
این موضوع به‌ویژه در پروژه‌های بازسازی اهمیت دارد؛ زیرا ممکن است دستگاه سال‌ها مورد استفاده قرار گرفته باشد و ابعاد یا وضعیت قسمت‌های مختلف آن با نمونه اولیه کارخانه متفاوت شده باشد.
ممکن است:
- شاسی تعمیر شده باشد.
- برخی قطعات تعویض شده باشند.
- محل برخی اتصالات تغییر کرده باشد.
- گیربکس قبلی بازسازی شده باشد.
- تجهیزات جانبی به دستگاه اضافه شده باشند.
- سکو یا فریم قبلی تغییر کرده باشد.
بنابراین استفاده از یک نقشه عمومی بدون تطبیق با دستگاه واقعی همیشه بهترین روش نیست.
تفاوت ساخت سکوی جدید و بازسازی سکوی قدیمی
در برخی پروژه‌ها سکو کاملاً فرسوده شده و ساخت یک نمونه جدید منطقی‌تر است. در پروژه‌های دیگر، تنها قسمت‌هایی از سکو آسیب دیده‌اند و می‌توان همان سازه را بازسازی کرد.
ساخت سکوی جدید
در این روش، سازه از ابتدا طراحی و ساخته می‌شود.
مزیت اصلی آن امکان اصلاح ابعاد و تقویت نقاط موردنیاز است.
بازسازی سکوی قدیمی
در بازسازی، ابتدا بخش‌های آسیب‌دیده شناسایی می‌شوند.
اگر فریم اصلی قابلیت استفاده داشته باشد، قسمت‌های فرسوده می‌توانند تعویض یا تقویت شوند.
انتخاب میان این دو روش باید بعد از بررسی وضعیت واقعی دستگاه انجام شود.
انتخاب قوطی مناسب برای ساخت سکوی میکسر
قوطی صنعتی یکی از گزینه‌های متداول برای ساخت فریم‌های فلزی است؛ اما انتخاب ابعاد آن باید براساس شرایط کاری انجام شود.
برای انتخاب قوطی باید موارد زیر بررسی شود:
- طول دهانه
- وزن سازه
- بار واردشده
- تعداد نقاط اتصال
- نوع تکیه‌گاه
- میزان لرزش
- محل نصب
- نیاز به تقویت
استفاده از قوطی بزرگ‌تر همیشه به معنی طراحی بهتر نیست. اگر ابعاد بدون محاسبه افزایش پیدا کند، ممکن است وزن غیرضروری به مجموعه اضافه شود.
از طرف دیگر، انتخاب قوطی با ظرفیت ناکافی نیز می‌تواند باعث تغییر شکل سازه شود.
بنابراین در ساخت سکوی جلوی میکسر باید میان وزن، مقاومت و قابلیت ساخت تعادل برقرار شود.
نکات مهم درباره فاصله سکو و تجهیزات متحرک
یکی از مهم‌ترین موارد در طراحی سکو، فاصله مناسب از قطعات متحرک است.
در میکسر بتن، درام و سایر اجزا در هنگام کار حرکت دارند. بنابراین هر سازه جدید باید از نظر فاصله و تداخل احتمالی بررسی شود.
استانداردهای مربوط به میکسرهای کامیونی نیز موضوع دسترسی و حفاظت در برابر خطرات ناشی از اجزای متحرک را مورد توجه قرار می‌دهند.
به همین دلیل، پیش از نصب سکوی جلوی میکسر باید مسیر حرکت اجزا بررسی شود.
هیچ بخشی از سکو نباید به‌گونه‌ای قرار گیرد که در شرایط عادی کار دستگاه با قسمت‌های متحرک تماس پیدا کند.
کیفیت جوشکاری در سکوی جلوی میکسر
حتی اگر بهترین قوطی و کرپی انتخاب شود، اجرای ضعیف جوشکاری می‌تواند کیفیت نهایی سازه را کاهش دهد.
سکوی میکسر در محیطی با لرزش و بارهای متغیر فعالیت می‌کند. به همین دلیل جوش‌ها باید با دقت اجرا شوند.
مواردی که باید بررسی شوند عبارت‌اند از:
- تمیزی محل اتصال
- آماده‌سازی مناسب قطعات
- اجرای صحیح جوش
- عدم وجود ترک آشکار
- عدم وجود حفره یا ناپیوستگی قابل‌مشاهده
- کنترل نقاط اتصال
- بررسی جوش‌های گوشه‌ها و محل‌های تقویتی
در پروژه‌های صنعتی، کیفیت اجرای اتصال اهمیت زیادی دارد؛ زیرا یک سازه فقط به‌خاطر ضخامت قطعات مقاوم نیست، بلکه کیفیت اتصال قطعات نیز در عملکرد آن نقش دارد.
چه عواملی روی قیمت ساخت سکوی جلوی میکسر اثر می‌گذارند؟
قیمت ساخت سکوی جلوی میکسر به مشخصات هر پروژه بستگی دارد.
مهم‌ترین عوامل عبارت‌اند از:
- ابعاد سکو
- مقدار قوطی مصرفی
- ضخامت و نوع ورق
- تعداد کرپی‌ها
- نوع کرپی‌بندی
- تعداد قطعات تقویتی
- حجم جوشکاری
- شرایط شاسی
- نیاز به بازسازی
- نیاز به نصب
- نوع رنگ و پوشش نهایی
بنابراین قیمت‌گذاری دقیق بدون مشاهده یا دریافت ابعاد دستگاه امکان‌پذیر نیست.
اگر قصد سفارش دارید، ارائه چند مشخصه ساده مانند مدل میکسر، تصاویر قسمت موردنظر، ابعاد تقریبی و نوع گیربکس می‌تواند به بررسی اولیه کمک کند.
ساخت سفارشی سکوی جلوی میکسر برای پروژه‌های مختلف
یکی از تفاوت‌های مهم میان ساخت صنعتی و خرید قطعه آماده، امکان تطبیق محصول با دستگاه است.
ممکن است دو میکسر ظاهراً مشابه باشند، اما در محل اتصال، شاسی یا تجهیزات جانبی تفاوت داشته باشند.
در ساخت سکوی جلوی میکسر به‌صورت سفارشی می‌توان موارد زیر را براساس نیاز پروژه تغییر داد:
- طول سکو
- عرض سکو
- ارتفاع سازه
- تعداد تقویت‌کننده‌ها
- محل کرپی‌ها
- تعداد ردیف‌های کرپی
- محل اتصال به شاسی
- شکل کف
- محل دسترسی اپراتور
این انعطاف‌پذیری برای تعمیر و بازسازی میکسرهای قدیمی اهمیت زیادی دارد.
چرا ساخت سکو باید توسط سازنده متخصص انجام شود؟
سکوی میکسر ممکن است در نگاه اول یک سازه ساده فلزی به‌نظر برسد، اما طراحی آن نیازمند شناخت ساختار دستگاه است.
سازنده باید بداند که سکو:
- به کدام قسمت متصل می‌شود.
- چه وزنی تحمل می‌کند.
- چه فاصله‌ای با اجزای متحرک دارد.
- در چه محیطی استفاده می‌شود.
- چگونه باید تقویت شود.
- کرپی‌ها در کدام نقاط قرار بگیرند.
- چگونه با شاسی هماهنگ شود.
به‌همین دلیل، ساخت دقیق می‌تواند در کاهش مشکلات نصب و افزایش هماهنگی قطعه با دستگاه مؤثر باشد.
اگر می‌خواهید برای میکسر مجهز به گیربکس اصلی زداف آلمان سکوی جدید بسازید، بهتر است پیش از ساخت، مشخصات دستگاه بررسی شود.
چرا اس‌ویژن را برای ساخت سکوی میکسر انتخاب کنیم؟
در پروژه‌های ساخت قطعات میکسر، تطبیق قطعه با دستگاه اهمیت زیادی دارد. اس‌ویژن می‌تواند پروژه ساخت یا بازسازی سکوی جلوی میکسر را براساس مشخصات و شرایط واقعی دستگاه بررسی کند.
در این فرآیند، مواردی مانند ابعاد، نوع سازه، محل اتصال، کرپی‌بندی و شرایط نصب مورد توجه قرار می‌گیرند.
اگر سکو برای میکسر مجهز به گیربکس زداف آلمان ساخته می‌شود، ارائه اطلاعات دقیق درباره مدل گیربکس و وضعیت دستگاه می‌تواند به طراحی مناسب‌تر کمک کند.
برای بررسی پروژه و دریافت مشاوره ساخت، با ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
همچنین می‌توانید از طریق وب‌سایت اس‌ویژن اطلاعات بیشتری درباره خدمات و پروژه‌های ساخت قطعات میکسر دریافت کنید.
چه زمانی باید سکوی جلوی میکسر را تعویض کنیم؟
نشانه‌های مختلفی می‌توانند نشان‌دهنده نیاز به تعمیر یا تعویض سکو باشند.
برخی از این نشانه‌ها عبارت‌اند از:
- ترک در قسمت‌های جوشکاری‌شده
- تغییر شکل قوطی‌ها
- خوردگی شدید
- لق‌شدن اتصالات
- خرابی کرپی‌ها
- شکستگی نقاط تقویتی
- ایجاد لرزش غیرعادی
- تغییر موقعیت نسبت به شاسی
- آسیب‌دیدگی کف سکو
در صورت مشاهده چنین مواردی، بهتر است سازه پیش از ادامه کار دستگاه بررسی شود.
در بعضی موارد یک تعمیر موضعی کافی است؛ اما اگر فریم اصلی استحکام خود را از دست داده باشد، ساخت سکوی جدید می‌تواند راهکار مناسب‌تری باشد.
جمع‌بندی؛ ساخت دقیق سکوی جلوی میکسر
ساخت سکوی جلوی میکسر با گیربکس اصلی زداف آلمان و کرپی‌بندی سه‌ردیفی نیازمند توجه هم‌زمان به سازه، اتصالات، محل گیربکس، شاسی و شرایط کاری دستگاه است.
استفاده از کرپی سه‌ردیفی می‌تواند بخشی از طراحی اتصال باشد، اما مقاومت نهایی سازه به مجموعه‌ای از عوامل مانند جنس و ابعاد قوطی، نحوه اتصال، کیفیت جوشکاری و محل بارگذاری وابسته است.
از طرف دیگر، وجود گیربکس ZF در دستگاه باعث می‌شود محل تجهیزات و فضای اطراف سیستم انتقال قدرت در زمان طراحی سکو با دقت بیشتری بررسی شود. ZF نیز محصولات ECOMIX خود را به‌طور مشخص برای کاربردهای میکسر بتن توسعه داده است.
بنابراین اگر سکو دچار فرسودگی شده، در اثر کار طولانی تغییر شکل داده یا قصد دارید یک سازه جدید برای میکسر خود بسازید، بهترین روش این است که ابتدا دستگاه و ابعاد واقعی آن بررسی شود.
برای مشاوره، بررسی ابعاد و استعلام ساخت سکوی جلوی میکسر با ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
برای مشاهده خدمات و ارتباط مستقیم با مجموعه اس‌ویژن نیز می‌توانید به https://s-visionco.com مراجعه کنید.
سوالات متداول درباره ساخت سکوی جلوی میکسر
سکوی جلوی میکسر با چه متریالی ساخته می‌شود؟
فریم سکو می‌تواند با قوطی صنعتی ساخته شود و برای کف، صفحات اتصال و قسمت‌های تقویتی نیز از قطعات فولادی متناسب با طراحی استفاده شود. ابعاد و ضخامت قطعات باید براساس شرایط پروژه تعیین شود.
آیا امکان ساخت سکو برای میکسر مجهز به گیربکس زداف آلمان وجود دارد؟
بله. در ساخت سفارشی، موقعیت گیربکس، شاسی و تجهیزات اطراف آن بررسی می‌شود تا سکو با مجموعه موجود هماهنگ باشد.
کرپی سه‌ردیفی چه کاربردی در سکوی میکسر دارد؟
کرپی سه‌ردیفی می‌تواند برای مهار و اتصال بخش‌هایی از سازه استفاده شود. محل، تعداد و ابعاد کرپی باید براساس طراحی و شرایط واقعی دستگاه تعیین شود.
آیا کرپی سه‌ردیفی باعث افزایش مقاومت سکو می‌شود؟
در صورت طراحی و اجرای صحیح می‌تواند به ایجاد اتصال مناسب کمک کند؛ اما مقاومت نهایی فقط به تعداد کرپی‌ها وابسته نیست و به فریم، جنس قطعات، جوشکاری و نحوه انتقال نیرو نیز بستگی دارد.
آیا سکوی قدیمی میکسر قابل بازسازی است؟
بله. در صورت مناسب‌بودن فریم اصلی، می‌توان بخش‌های آسیب‌دیده را تعمیر یا تعویض کرد. اگر آسیب گسترده باشد، ساخت سکوی جدید ممکن است گزینه مناسب‌تری باشد.
قیمت ساخت سکوی جلوی میکسر چقدر است؟
قیمت براساس ابعاد، وزن مواد اولیه، نوع قوطی، تعداد کرپی، میزان جوشکاری، وضعیت شاسی و جزئیات ساخت تعیین می‌شود. برای اعلام قیمت دقیق، مشخصات دستگاه باید بررسی شود.
آیا ساخت سکو برای میکسرهای مجهز به ZF P-5300 امکان‌پذیر است؟
طراحی سکو باید براساس دستگاه و محل نصب واقعی انجام شود. مدل P-5300 یکی از محصولات ZF برای کاربردهای میکسر بتن است و در مشخصات رسمی ZF در کلاس میکسرهای تا ۱۰ مترمکعب قرار گرفته است.
برای سفارش ساخت سکوی جلوی میکسر با چه شماره‌ای تماس بگیریم؟
برای بررسی پروژه و دریافت مشاوره می‌توانید با ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید و مشخصات میکسر خود را اعلام کنید.
چگونه برای ساخت سکوی میکسر درخواست ثبت کنیم؟
می‌توانید اطلاعات دستگاه، مدل گیربکس، ابعاد تقریبی و تصاویر قسمت موردنظر را آماده کنید و برای بررسی سفارش با مجموعه اس‌ویژن تماس بگیرید.
