در صنایع معدنی، کیفیت شست‌وشوی مواد اولیه تأثیر مستقیمی بر کیفیت محصول نهایی دارد. شن، ماسه و سیلیس استخراج‌شده از معادن ممکن است حاوی خاک، رس، ذرات ریز ناخواسته و آلودگی‌های سطحی باشند. برای کاهش این ناخالصی‌ها و آماده‌سازی مواد، از تجهیزات مختلف شست‌وشو استفاده می‌شود که هرکدام با توجه به نوع خوراک، ظرفیت تولید و شرایط خط فرآوری انتخاب می‌شوند.

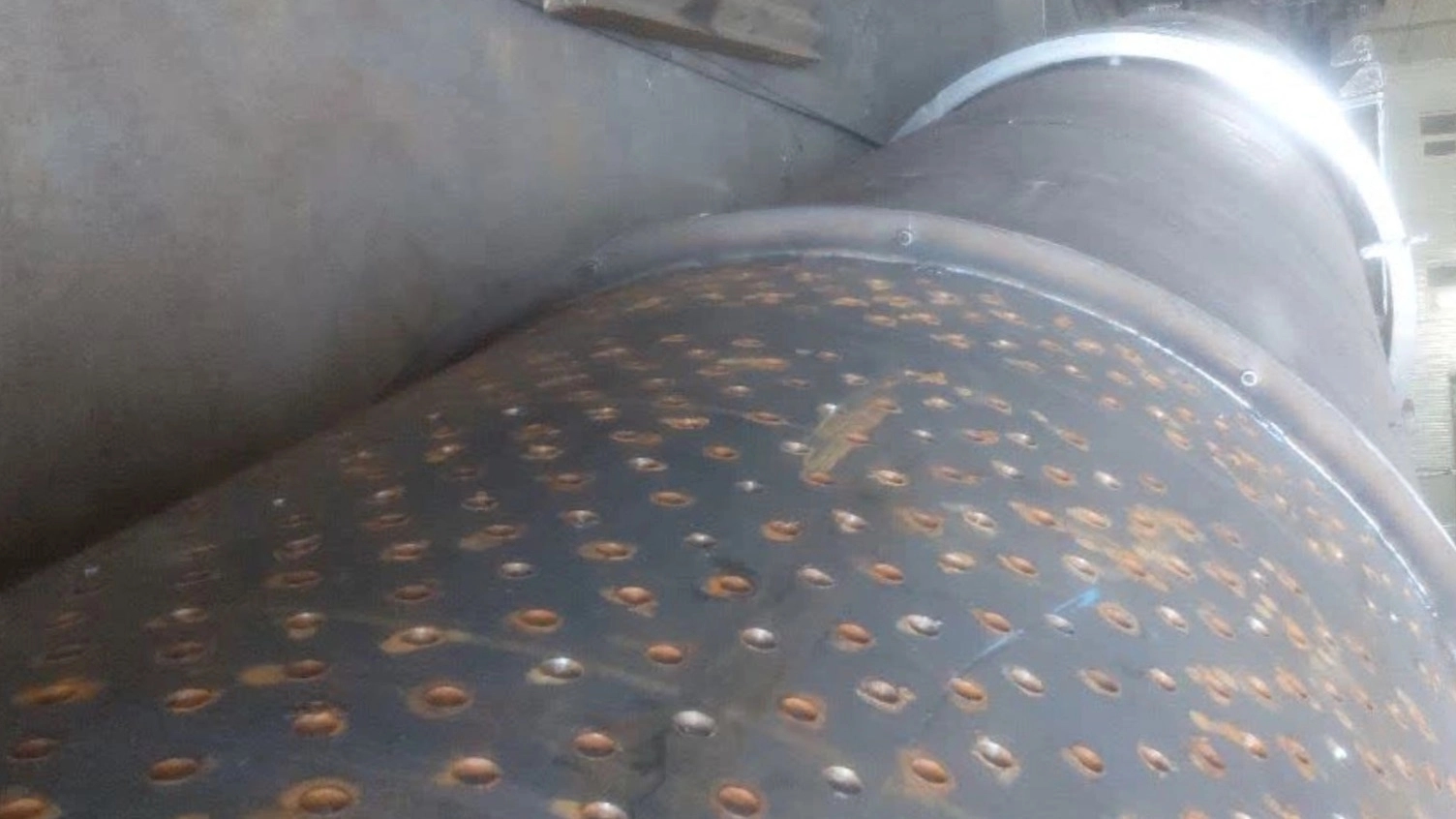

درام شن‌شور و سیلیس‌شور ۱۱ متری یکی از تجهیزاتی است که در طراحی خطوط شست‌وشوی مواد معدنی می‌تواند مورد استفاده قرار گیرد. طول ۱۱ متری دستگاه، در کنار سازوکار حرکتی و تجهیزات محرک، امکان طراحی یک مسیر مشخص برای جابه‌جایی و شست‌وشوی مواد را فراهم می‌کند. البته عملکرد دقیق دستگاه به طراحی داخلی، سرعت چرخش، میزان آب مصرفی، شیب نصب و ویژگی‌های مواد ورودی بستگی دارد.
در این مجموعه، رولیک‌ها وظیفه پشتیبانی و هدایت بخش چرخان را بر عهده دارند و گیربکس و الکتروموتور نیروی موردنیاز برای حرکت دستگاه را تأمین می‌کنند. هماهنگی این اجزا اهمیت زیادی دارد؛ زیرا انتخاب نامناسب هر بخش می‌تواند باعث افزایش استهلاک، لرزش یا کاهش راندمان کاری شود.
در پیکربندی موردنظر این مقاله، برای هر دستگاه یک الکتروموتور با توان اعلام‌شده ۵٫۵ اسب بخار در نظر گرفته شده و تعداد چهار دستگاه موردنیاز است. مشخصات نهایی باید پیش از سفارش با نقشه فنی و شرایط واقعی خط تولید تطبیق داده شود.
برای بررسی تجهیزات موردنیاز و دریافت اطلاعات بیشتر، به وب‌سایت رسمی اس‌ویژن مراجعه کنید یا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
مشخصات فنی درام شن‌شور ۱۱ متری با رولیک و گیربکس
هنگام انتخاب درام شن‌شور و سیلیس‌شور، تنها توجه به طول دستگاه یا توان موتور کافی نیست. مجموعه باید به‌گونه‌ای طراحی شود که اجزای مکانیکی، ظرفیت موردنیاز و شرایط محیطی با یکدیگر سازگاری داشته باشند.
مشخصات اولیه تجهیزات موردنظر به شرح زیر است:
مشخصه مقدار یا توضیح نوع تجهیز درام شست‌وشوی شن و سیلیس طول اعلام‌شده ۱۱ متر سیستم پشتیبانی رولیک‌های نگهدارنده سیستم انتقال نیرو گیربکس متناسب با طراحی دستگاه الکتروموتور ۵٫۵ اسب بخار برای هر دستگاه تعداد دستگاه موردنیاز ۴ دستگاه تعداد موتور در صورت اختصاص یک موتور به هر دستگاه، ۴ عدد دور خروجی گیربکس نیازمند تعیین براساس طراحی قطر درام باید براساس نقشه فنی مشخص شود ظرفیت تولید وابسته به طراحی و شرایط بهره‌برداری
توجه: توان ۵٫۵ اسب بخار، مشخصه اعلام‌شده برای سفارش موردنظر است و نباید بدون بررسی گشتاور موردنیاز، سرعت چرخش، وزن درام و بار عملیاتی، برای همه طرح‌های ۱۱ متری مناسب فرض شود.
همچنین، عبارت رولیک رو باید هنگام ثبت سفارش از نظر محل نصب، نوع تکیه‌گاه و آرایش مجموعه به‌طور دقیق مشخص شود تا قطعات تحویلی با طراحی دستگاه مطابقت داشته باشند.
نقش رولیک در عملکرد درام شن‌شور و سیلیس‌شور
رولیک یکی از اجزای مهم در مجموعه‌های چرخان صنعتی است. در طراحی مناسب، رولیک‌ها به پشتیبانی از درام و هدایت حرکت آن کمک می‌کنند و باید متناسب با وزن تجهیز، بار مواد و شرایط کاری انتخاب شوند.
در یک درام ۱۱ متری، توزیع صحیح تکیه‌گاه‌ها اهمیت ویژه‌ای دارد. اگر محل نصب رولیک‌ها مناسب نباشد یا سطح تماس آن‌ها با بخش چرخان تنظیم درستی نداشته باشد، امکان ایجاد لرزش، سایش نامتقارن و افزایش بار واردشده بر یاتاقان‌ها وجود دارد.
هنگام انتخاب رولیک درام شن‌شور، موارد زیر باید بررسی شوند:
- ظرفیت تحمل بار متناسب با وزن مجموعه و مواد داخل آن.
- قطر و عرض رولیک براساس طراحی دستگاه.
- کیفیت سطح تماس و مقاومت در برابر سایش.
- وضعیت یاتاقان‌ها و اجزای چرخشی.
- قابلیت تنظیم و هم‌راستایی تکیه‌گاه‌ها.
- مقاومت مناسب در برابر رطوبت، گل‌ولای و شرایط محیطی.
انتخاب رولیک مناسب فقط به معنای تهیه یک قطعه مقاوم نیست. هماهنگی رولیک‌ها با شاسی، درام و سیستم انتقال نیرو نیز اهمیت دارد.
اگر رولیک‌ها به‌درستی تنظیم نشده باشند، حتی استفاده از گیربکس و الکتروموتور مناسب نیز نمی‌تواند تمام مشکلات مکانیکی دستگاه را برطرف کند. به همین دلیل، بررسی مجموعه به‌صورت یکپارچه پیش از نصب و راه‌اندازی توصیه می‌شود.
گیربکس درام شن‌شور چه وظیفه‌ای دارد؟
الکتروموتور نیروی محرکه را تولید می‌کند، اما برای دستیابی به سرعت و گشتاور موردنیاز دستگاه، معمولاً از گیربکس استفاده می‌شود. گیربکس با توجه به نسبت تبدیل خود، سرعت خروجی را کاهش می‌دهد و گشتاور متناسب با طراحی را در اختیار مجموعه قرار می‌دهد.
در درام شن‌شور و سیلیس‌شور ۱۱ متری، انتخاب گیربکس باید با توجه به وزن بخش چرخان، بار مواد، سرعت موردنیاز، گشتاور راه‌اندازی و شرایط کارکرد انجام شود.
مهم‌ترین نکات در انتخاب گیربکس عبارت‌اند از:
نسبت تبدیل: سرعت خروجی باید با سرعت مجاز و موردنیاز درام هماهنگ باشد.
گشتاور خروجی: گیربکس باید توانایی انتقال گشتاور موردنیاز در شرایط عادی و راه‌اندازی را داشته باشد.
ضریب کارکرد: میزان بارگذاری و تعداد ساعات فعالیت دستگاه در انتخاب گیربکس مؤثر است.
شرایط محیطی: رطوبت، گردوغبار و احتمال تماس با آب باید در انتخاب محل نصب و سطح حفاظت تجهیزات لحاظ شوند.
نحوه اتصال: نوع شافت، کوپلینگ، پایه و محل نصب باید با موتور و سازه دستگاه مطابقت داشته باشند.
روغن‌کاری و سرویس: نوع روانکار، مقدار روغن و فاصله زمانی سرویس باید براساس دستورالعمل سازنده تعیین شود.
بنابراین، برای خرید گیربکس مناسب درام ۱۱ متری، اعلام توان موتور به‌تنهایی کافی نیست. سرعت خروجی، گشتاور، نسبت تبدیل و شرایط واقعی کار نیز باید مشخص شوند.
انتخاب الکتروموتور ۵٫۵ اسب بخار برای درام ۱۱ متری
در پیکربندی موردنظر، توان اعلام‌شده الکتروموتور هر دستگاه ۵٫۵ اسب بخار است. این مقدار تقریباً معادل ۴٫۱ کیلووات توان مکانیکی نامی است؛ بااین‌حال، انتخاب نهایی موتور باید براساس نیاز واقعی دستگاه و اطلاعات پلاک موتور انجام شود.
الکتروموتور باید بتواند بار موردنیاز را در شرایط کاری تعریف‌شده تأمین کند. اگر توان موتور کمتر از نیاز واقعی باشد، ممکن است در زمان راه‌اندازی یا افزایش بار با اضافه‌بار مواجه شود. از سوی دیگر، انتخاب موتور بزرگ‌تر از نیاز نیز بدون بررسی فنی می‌تواند هزینه خرید و بهره‌برداری را افزایش دهد.
در انتخاب الکتروموتور درام شن‌شور، این مشخصات اهمیت دارند:
- توان نامی و جریان مصرفی.
- ولتاژ و نوع شبکه برق.
- دور نامی موتور.
- نوع نصب و ابعاد پایه.
- درجه حفاظت در برابر نفوذ گردوغبار و رطوبت.
- شرایط راه‌اندازی و تعداد دفعات روشن و خاموش‌شدن.
- سازگاری با گیربکس و تجهیزات کنترلی.
همچنین باید مشخص شود که موتور به‌صورت مستقیم به گیربکس متصل می‌شود یا از کوپلینگ و آرایش انتقال نیروی دیگری استفاده خواهد شد.
برای محیط‌های مرطوب، طراحی حفاظت الکتریکی، اتصال زمین و انتخاب تجهیزات مناسب اهمیت زیادی دارد. نصب و سیم‌کشی نیز باید توسط نیروی متخصص و مطابق الزامات ایمنی انجام شود.
برای چهار دستگاه درام شن‌شور چه تجهیزاتی نیاز است؟
اگر قرار است چهار دستگاه درام شن‌شور و سیلیس‌شور ۱۱ متری در یک پروژه نصب شوند، بهتر است فهرست تجهیزات موردنیاز از ابتدا به‌صورت دقیق تهیه شود. این کار از کمبود قطعات هنگام نصب و ایجاد تأخیر در راه‌اندازی جلوگیری می‌کند.
با فرض اختصاص یک مجموعه محرک مستقل به هر دستگاه، فهرست اولیه به این شکل خواهد بود:
تجهیز تعداد موردنیاز برای چهار دستگاه درام ۱۱ متری ۴ دستگاه الکتروموتور ۵٫۵ اسب بخار ۴ عدد گیربکس متناسب ۴ عدد مجموعه رولیک براساس نقشه هر دستگاه یاتاقان و متعلقات براساس طراحی تجهیزات اتصال و نصب براساس نقشه اجرایی تجهیزات برق و حفاظت براساس مشخصات هر موتور
تعداد رولیک‌ها، یاتاقان‌ها و متعلقات را نمی‌توان بدون نقشه فنی تعیین کرد. این موارد به وزن درام، آرایش تکیه‌گاه‌ها، قطر دستگاه و طراحی سازه وابسته هستند.
اگر چهار موتور هرکدام با توان نامی ۵٫۵ اسب بخار در نظر گرفته شوند، مجموع توان نامی آن‌ها برابر با ۲۲ اسب بخار خواهد بود. این عدد معادل تقریبی ۱۶٫۴ کیلووات است و صرفاً مجموع توان نامی موتورهای چهار دستگاه را نشان می‌دهد؛ نه مصرف برق قطعی خط یا توان موردنیاز کل مجموعه.
برای طراحی صحیح تابلو برق، باید جریان نامی موتورها، شرایط راه‌اندازی، ضریب هم‌زمانی و مشخصات شبکه بررسی شوند.
قیمت درام شن‌شور و سیلیس‌شور ۱۱ متری چگونه تعیین می‌شود؟
قیمت درام شن‌شور به مجموعه‌ای از عوامل فنی و اقتصادی بستگی دارد. به همین دلیل، اعلام قیمت دقیق بدون مشخص‌شدن ابعاد، طراحی و فهرست تجهیزات ممکن نیست.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
۱. ابعاد و ساختار درام: طول ۱۱ متر یکی از مشخصات اصلی است، اما قطر، ضخامت بدنه و نوع ساخت نیز بر میزان مواد اولیه و هزینه تولید تأثیر می‌گذارند.
۲. کیفیت ساخت و متریال: نوع فولاد، ضخامت ورق، کیفیت جوشکاری و دقت مونتاژ بر هزینه ساخت و دوام تجهیز مؤثر هستند.
۳. رولیک‌ها و یاتاقان‌ها: تعداد، ظرفیت تحمل بار، ابعاد و کیفیت اجزای نگهدارنده در هزینه نهایی نقش دارند.
۴. گیربکس: نسبت تبدیل، گشتاور خروجی، نوع گیربکس و شرایط کاری موردنیاز می‌توانند باعث تفاوت قیمت شوند.
۵. الکتروموتور: توان، برند، مشخصات الکتریکی و درجه حفاظت موتور از عوامل تعیین‌کننده قیمت هستند.
۶. تجهیزات جانبی و نصب: تابلو برق، اتصالات، پایه‌ها، حمل، نصب و راه‌اندازی ممکن است در برآورد نهایی لحاظ شوند.
۷. تعداد سفارش: سفارش چهار دستگاه ممکن است از نظر برنامه‌ریزی ساخت و تأمین قطعات با خرید یک دستگاه متفاوت باشد؛ میزان صرفه‌جویی احتمالی باید در پیش‌فاکتور مشخص شود.
برای مقایسه پیشنهادهای فروشندگان، فقط قیمت نهایی را ملاک قرار ندهید. مشخصات فنی، اقلام همراه، زمان تحویل و شرایط ضمانت را نیز بررسی کنید.
برای استعلام قیمت درام شن‌شور و سیلیس‌شور ۱۱ متری و بررسی شرایط تأمین چهار دستگاه، به وب‌سایت اس‌ویژن مراجعه کنید یا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
نکات مهم نصب و نگهداری درام شن‌شور
نگهداری اصولی می‌تواند از افزایش استهلاک و توقف‌های ناخواسته جلوگیری کند. برای بهره‌برداری مناسب از درام شن‌شور و سیلیس‌شور، باید بازرسی دوره‌ای اجزای مکانیکی و الکتریکی در برنامه نگهداری قرار گیرد.
کنترل رولیک‌ها: وضعیت چرخش، صدا، لقی و سایش رولیک‌ها به‌صورت دوره‌ای بررسی شود. سایش غیرعادی ممکن است نشانه بارگذاری نامناسب یا هم‌راستا نبودن تکیه‌گاه‌ها باشد.
بررسی گیربکس: سطح روغن، نشتی، دمای کارکرد و صداهای غیرعادی مطابق دستورالعمل سازنده کنترل شوند.
بازرسی الکتروموتور: جریان مصرفی، دمای بدنه، وضعیت اتصالات و عملکرد تجهیزات حفاظتی بررسی شوند.
کنترل سازه و اتصالات: پیچ‌ها، پایه‌ها، محل نصب یاتاقان‌ها و اتصالات سازه‌ای باید از نظر شل‌شدگی یا آسیب بررسی شوند.
بررسی وضعیت درام: آثار سایش، ترک، تغییر شکل و آسیب‌های احتمالی بدنه باید به‌موقع شناسایی شوند.
رعایت ایمنی: پیش از هرگونه تعمیر، دستگاه باید متوقف، منبع انرژی آن قطع و از راه‌اندازی ناخواسته جلوگیری شود. بررسی قطعات چرخان در زمان کار دستگاه خطرناک است.
در صورت مشاهده لرزش شدید، افزایش دمای غیرعادی یا صدای غیرمعمول، ادامه کار بدون بررسی فنی توصیه نمی‌شود.
چرا انتخاب مجموعه هماهنگ موتور، گیربکس و رولیک اهمیت دارد؟
درام شن‌شور یک تجهیز مستقل از سایر اجزای مکانیکی خود نیست. عملکرد مطلوب آن به هماهنگی میان بدنه، رولیک‌ها، گیربکس، الکتروموتور و سازه نگهدارنده وابسته است.
برای مثال، اگر نسبت تبدیل گیربکس با سرعت موردنیاز دستگاه هماهنگ نباشد، حتی موتور مناسب نیز نمی‌تواند سرعت مطلوب درام را به‌تنهایی تضمین کند. همچنین، اگر رولیک‌ها به‌درستی نصب نشده باشند، ممکن است بار اضافی به بخش‌های دیگر وارد شود.
در پروژه‌ای با چهار دستگاه، اهمیت هماهنگی تجهیزات بیشتر می‌شود؛ زیرا اختلاف مشخصات فنی بین دستگاه‌ها می‌تواند نگهداری، تأمین قطعات یدکی و مدیریت بهره‌برداری را دشوارتر کند.
بهتر است در مرحله سفارش، مشخصات فنی همه دستگاه‌ها یکسان‌سازی شود؛ مگر اینکه تفاوت در ظرفیت، نوع مواد ورودی یا شرایط نصب، طراحی متفاوتی را ضروری کند.
برای بررسی فهرست تجهیزات و دریافت اطلاعات مربوط به سفارش، از طریق وب‌سایت رسمی اس‌ویژن اقدام کنید. کارشناسان فروش می‌توانند اطلاعات اولیه سفارش شما را دریافت کنند تا امکان بررسی مشخصات و شرایط تأمین فراهم شود.
پرسش‌های متداول درباره درام شن‌شور و سیلیس‌شور
درام شن‌شور ۱۱ متری برای چه کاربردی مناسب است؟
این تجهیز می‌تواند در خطوط فرآوری و شست‌وشوی مواد معدنی مورد استفاده قرار گیرد. تناسب آن با پروژه به نوع خوراک، میزان آلودگی، ظرفیت تولید و طراحی دستگاه وابسته است.
برای چهار دستگاه چند الکتروموتور نیاز است؟
اگر هر دستگاه به یک الکتروموتور مستقل ۵٫۵ اسب بخار مجهز باشد، برای چهار دستگاه به چهار موتور نیاز خواهید داشت. آرایش نهایی باید با نقشه اجرایی تطبیق داده شود.
آیا الکتروموتور ۵٫۵ اسب برای درام ۱۱ متری کافی است؟
این موضوع به وزن درام، قطر، سرعت چرخش، بار مواد و گشتاور راه‌اندازی بستگی دارد. توان اعلام‌شده باید پیش از سفارش با محاسبات فنی و شرایط واقعی بهره‌برداری بررسی شود.
گیربکس مناسب درام شن‌شور چگونه انتخاب می‌شود؟
نسبت تبدیل، گشتاور خروجی، ضریب کارکرد، سرعت موردنیاز و شرایط محیطی از مهم‌ترین معیارهای انتخاب هستند. صرفاً تطبیق توان گیربکس با توان موتور کافی نیست.
قیمت درام شن‌شور و سیلیس‌شور ۱۱ متری چقدر است؟
قیمت به ابعاد، ضخامت بدنه، کیفیت ساخت، تعداد رولیک‌ها، مشخصات گیربکس، الکتروموتور و تجهیزات جانبی وابسته است. برای دریافت قیمت دقیق باید مشخصات سفارش بررسی شود.
برای استعلام قیمت از اس‌ویژن چگونه اقدام کنیم؟
به وب‌سایت اس‌ویژن مراجعه کنید یا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید. هنگام درخواست قیمت، تعداد چهار دستگاه، طول ۱۱ متر و مشخصات موتور و گیربکس موردنظر را اعلام کنید.
جمع‌بندی؛ سفارش درام شن‌شور ۱۱ متری با تجهیزات مناسب
درام شن‌شور و سیلیس‌شور ۱۱ متری یکی از تجهیزاتی است که انتخاب صحیح آن به بررسی هم‌زمان ساختار مکانیکی، سیستم انتقال نیرو و شرایط بهره‌برداری نیاز دارد. رولیک‌ها، گیربکس و الکتروموتور باید از نظر ابعاد، ظرفیت تحمل بار و عملکرد با یکدیگر هماهنگ باشند.
در سفارش موردنظر، چهار دستگاه با الکتروموتورهای ۵٫۵ اسب بخار مطرح هستند. برای نهایی‌کردن خرید، لازم است مشخصات گیربکس، سرعت خروجی، قطر درام، تعداد رولیک‌ها و شرایط نصب نیز مشخص شوند.
برای استعلام قیمت و بررسی شرایط تأمین چهار دستگاه درام شن‌شور و سیلیس‌شور ۱۱ متری، همین حالا به وب‌سایت اس‌ویژن مراجعه کنید یا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
با ارائه اطلاعات پروژه و مشخصات فنی موردنیاز، می‌توانید فرایند بررسی سفارش را دقیق‌تر پیش ببرید و پیش از خرید، از هماهنگی تجهیزات با شرایط خط تولید اطمینان بیشتری حاصل کنید.
