در صنایع معدنی و کارخانه‌های فرآوری، شست‌وشوی مواد اولیه یکی از مراحل مهم آماده‌سازی محصول نهایی است. شن، ماسه و سیلیس استخراج‌شده از معادن ممکن است به خاک، رس، ذرات ریز و آلودگی‌های سطحی آغشته باشند. برای کاهش این ناخالصی‌ها، از تجهیزات شست‌وشوی صنعتی استفاده می‌شود که متناسب با نوع مواد، ظرفیت تولید و ساختار خط فرآوری انتخاب می‌شوند.
درام شن‌شور و سیلیس‌شور ۱۱ متری یکی از تجهیزات قابل‌استفاده در طراحی خطوط شست‌وشوی مواد معدنی است. این دستگاه با برخورداری از ساختار چرخان و مجموعه محرک، امکان حرکت و جابه‌جایی مواد را در مسیر شست‌وشو فراهم می‌کند. میزان پاک‌سازی مواد به طراحی داخلی درام، سرعت چرخش، مقدار آب، مدت تماس مواد با آب و ویژگی‌های خوراک ورودی بستگی دارد.
در پیکربندی موردنظر، دستگاه به رولیک‌های نگهدارنده، گیربکس و الکتروموتور با توان ۵٫۵ اسب بخار مجهز می‌شود. همچنین برای پروژه موردنظر، تأمین چهار دستگاه مطرح است؛ بنابراین، هماهنگی مشخصات فنی تجهیزات در هر چهار مجموعه اهمیت زیادی دارد.
شرکت سوشیانس ویژن از طریق وب‌سایت https://s-visionco.com در دسترس است. برای بررسی شرایط تأمین و استعلام قیمت درام شن‌شور و سیلیس‌شور ۱۱ متری، می‌توانید با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.

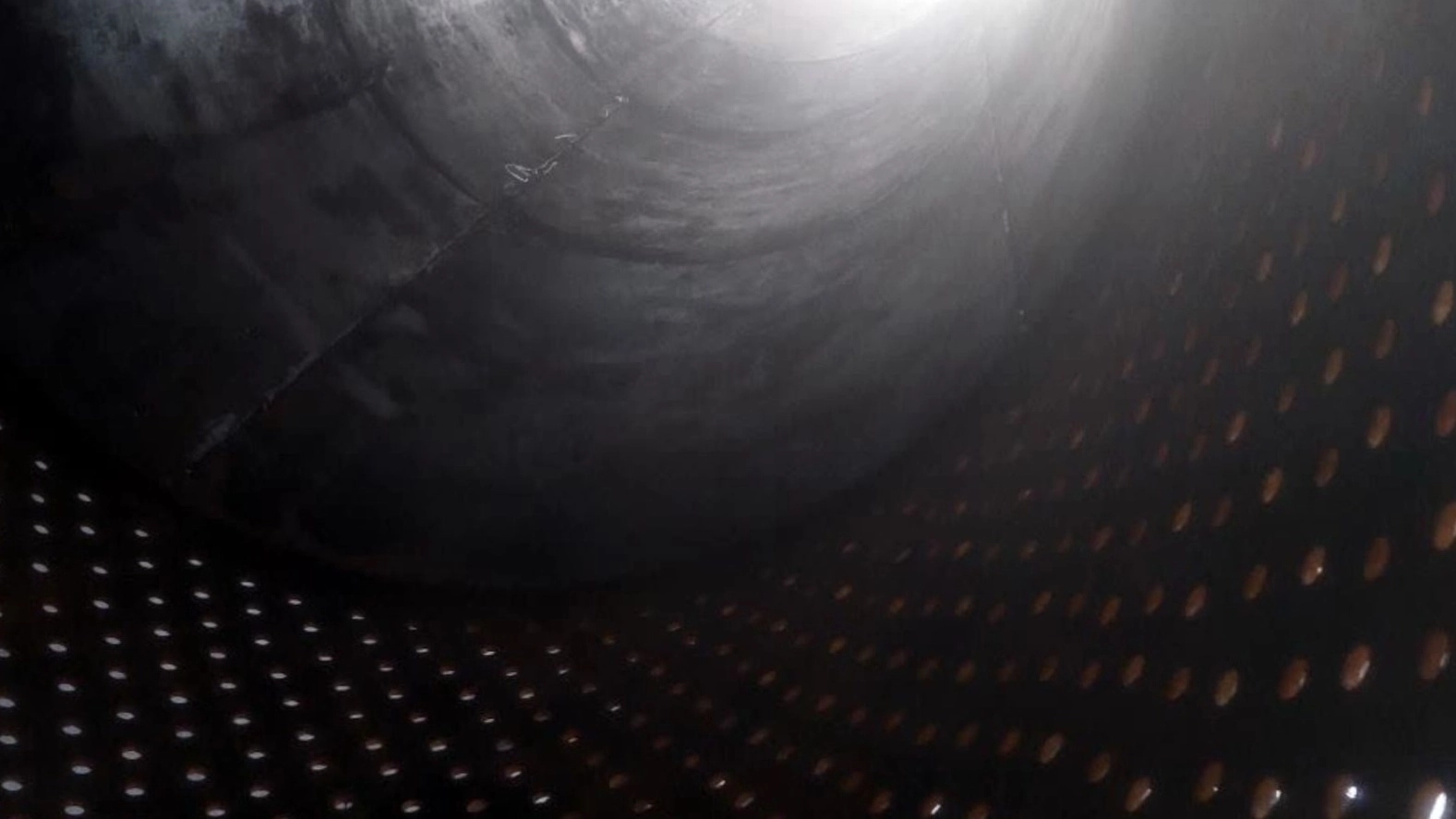

مشخصات درام شن‌شور ۱۱ متری با گیربکس و موتور
هنگام انتخاب درام شن‌شور، تنها طول دستگاه یا توان الکتروموتور معیار مناسبی برای تصمیم‌گیری نیست. مجموعه باید از نظر ابعاد، وزن، ظرفیت بارگذاری، سرعت چرخش و نوع انتقال نیرو با شرایط خط تولید سازگار باشد.
مشخصات اولیه سفارش موردنظر به شرح زیر است:
مشخصه مقدار یا توضیح نوع دستگاه درام شن‌شور و سیلیس‌شور طول درام ۱۱ متر سیستم نگهدارنده رولیک سیستم انتقال نیرو گیربکس صنعتی توان الکتروموتور ۵٫۵ اسب بخار برای هر دستگاه تعداد دستگاه ۴ عدد تعداد موتور ۴ عدد، با فرض یک موتور برای هر دستگاه قطر درام نیازمند تعیین براساس نقشه فنی دور خروجی گیربکس وابسته به طراحی دستگاه ظرفیت شست‌وشو وابسته به مشخصات خوراک و طراحی مجموعه
توان ۵٫۵ اسب بخار تقریباً معادل ۴٫۱ کیلووات است. بااین‌حال، این مقدار به‌تنهایی برای تأیید تناسب موتور با درام ۱۱ متری کافی نیست. وزن مجموعه، گشتاور راه‌اندازی، سرعت موردنیاز و میزان بار مواد باید پیش از نهایی‌شدن سفارش بررسی شوند.
اگر قصد خرید این دستگاه را دارید، بهتر است پیش از دریافت پیش‌فاکتور، ابعاد اصلی، مشخصات گیربکس، آرایش رولیک‌ها و اقلام همراه به‌صورت دقیق مشخص شوند. این کار احتمال مغایرت تجهیزات تحویلی با نیاز واقعی پروژه را کاهش می‌دهد.
رولیک درام شن‌شور چه نقشی دارد؟
رولیک یکی از اجزای مهم مجموعه نگهدارنده درام است. در طراحی مناسب، رولیک‌ها وزن بخش چرخان را تحمل می‌کنند و به هدایت حرکت آن کمک می‌کنند. کیفیت این قطعات و نحوه نصب آن‌ها بر پایداری مکانیکی دستگاه اثر می‌گذارد.
در درام شن‌شور ۱۱ متری، توزیع مناسب بار اهمیت ویژه‌ای دارد. اگر رولیک‌ها هم‌راستا نباشند یا ظرفیت تحمل بار آن‌ها متناسب با وزن دستگاه انتخاب نشود، ممکن است لرزش، سایش نامتقارن و افزایش فشار بر یاتاقان‌ها ایجاد شود.
مهم‌ترین نکات در انتخاب رولیک عبارت‌اند از:
- ظرفیت تحمل بار متناسب با وزن درام و مواد داخل آن.
- قطر و عرض مناسب براساس طراحی دستگاه.
- کیفیت سطح تماس و مقاومت در برابر سایش.
- وضعیت یاتاقان‌ها و اجزای چرخشی.
- قابلیت تنظیم و هم‌راستایی تکیه‌گاه‌ها.
- مقاومت مناسب در برابر رطوبت و آلودگی محیطی.
در زمان خرید درام شن‌شور و سیلیس‌شور، بهتر است رولیک‌ها به‌عنوان بخشی از یک مجموعه هماهنگ بررسی شوند، نه قطعاتی مستقل از سازه و سیستم محرک. انتخاب صحیح این اجزا می‌تواند به کاهش مشکلات مکانیکی و برنامه‌ریزی بهتر تعمیرات کمک کند.
اهمیت گیربکس در درام شن‌شور و سیلیس‌شور
الکتروموتور نیروی محرکه را تولید می‌کند، اما در بسیاری از تجهیزات چرخان، برای رسیدن به سرعت و گشتاور موردنیاز از گیربکس استفاده می‌شود. گیربکس با نسبت تبدیل مناسب، سرعت خروجی را تنظیم می‌کند و گشتاور لازم را در اختیار مجموعه قرار می‌دهد.
در انتخاب گیربکس درام شن‌شور ۱۱ متری، باید وزن قسمت چرخان، بار مواد، سرعت دوران، گشتاور راه‌اندازی و مدت کارکرد روزانه دستگاه در نظر گرفته شوند.
نسبت تبدیل گیربکس: نسبت تبدیل باید با دور خروجی موردنیاز دستگاه سازگار باشد. انتخاب نسبت نامناسب می‌تواند باعث شود سرعت درام با شرایط عملیاتی هماهنگ نباشد.
گشتاور خروجی: گیربکس باید توانایی تحمل گشتاور موردنیاز در زمان راه‌اندازی و بهره‌برداری را داشته باشد.
ضریب کارکرد: ساعات کار روزانه، میزان بارگذاری و تعداد دفعات روشن‌شدن دستگاه بر انتخاب گیربکس تأثیر می‌گذارند.
شرایط محیطی: وجود گردوغبار، رطوبت و احتمال تماس با آب باید در انتخاب محل نصب و حفاظت تجهیزات لحاظ شود.
روانکاری: نوع روغن، مقدار روانکار و زمان سرویس باید براساس دستورالعمل سازنده تعیین شوند.
برای نمونه، اطلاعات فنی گیربکس‌های صنعتی نشان می‌دهد که توان قابل‌پشتیبانی و گشتاور خروجی با توجه به مدل، نسبت تبدیل و شرایط کارکرد متفاوت است؛ بنابراین، انتخاب گیربکس فقط براساس توان موتور تصمیم دقیقی نیست. مشاهده نمونه اطلاعات فنی گیربکس صنعتی.
الکتروموتور ۵٫۵ اسب بخار برای درام ۱۱ متری
الکتروموتور یکی از اجزای اصلی سیستم محرک دستگاه است و وظیفه تأمین انرژی مکانیکی موردنیاز برای چرخاندن درام را بر عهده دارد. در سفارش موردنظر، توان اسمی موتور هر دستگاه ۵٫۵ اسب بخار در نظر گرفته شده است.
برای انتخاب صحیح موتور، باید علاوه بر توان نامی، دور موتور، ولتاژ، جریان، شرایط راه‌اندازی و سازگاری آن با گیربکس بررسی شود.
مهم‌ترین مشخصات موردنیاز عبارت‌اند از:
- توان نامی موتور و جریان مصرفی.
- ولتاژ و نوع شبکه برق کارخانه.
- دور نامی و سرعت موردنیاز در خروجی گیربکس.
- نوع نصب، پایه و ابعاد اتصال.
- درجه حفاظت در برابر گردوغبار و رطوبت.
- شرایط کارکرد پیوسته یا متناوب.
- سازگاری با تجهیزات حفاظتی و تابلو برق.
اگر توان موتور کمتر از نیاز واقعی دستگاه باشد، احتمال اضافه‌بار و افزایش دمای موتور وجود دارد. در مقابل، انتخاب موتور بزرگ‌تر از نیاز نیز بدون محاسبه فنی ممکن است هزینه اولیه را افزایش دهد.
برای چهار دستگاه با یک موتور ۵٫۵ اسب بخار برای هرکدام، مجموع توان نامی موتورها ۲۲ اسب بخار، معادل تقریبی ۱۶٫۴ کیلووات خواهد بود. این عدد مجموع توان اسمی موتورهای چهار دستگاه است و به معنای مصرف برق قطعی مجموعه نیست؛ زیرا مصرف واقعی به بار، راندمان و شرایط بهره‌برداری وابسته است.
خرید چهار دستگاه درام شن‌شور؛ چه تجهیزاتی لازم است؟
هنگام سفارش چهار دستگاه درام شن‌شور و سیلیس‌شور، تهیه فهرست تجهیزات از ابتدا به مدیریت بهتر هزینه‌ها و زمان نصب کمک می‌کند. اگر قرار باشد هر دستگاه سیستم محرک مستقل داشته باشد، باید برای هر چهار مجموعه تجهیزات متناسب پیش‌بینی شود.
فهرست اولیه تجهیزات به این صورت است:
تجهیز تعداد اولیه درام شن‌شور و سیلیس‌شور ۱۱ متری ۴ دستگاه الکتروموتور ۵٫۵ اسب بخار ۴ عدد گیربکس متناسب با طراحی ۴ عدد رولیک‌های نگهدارنده طبق نقشه هر دستگاه یاتاقان‌ها و متعلقات طبق طراحی اتصالات و تجهیزات نصب طبق نقشه اجرایی تجهیزات برق و حفاظت براساس مشخصات موتور
تعداد دقیق رولیک‌ها، یاتاقان‌ها و متعلقات را نمی‌توان بدون نقشه فنی تعیین کرد. این مقادیر به قطر درام، وزن سازه، آرایش تکیه‌گاه‌ها و طراحی سازنده وابسته هستند.
پیش از ثبت سفارش، مشخص کنید که آیا گیربکس و الکتروموتور به‌صورت یک مجموعه کوپل‌شده عرضه می‌شوند یا باید جداگانه تهیه شوند. همچنین، وضعیت تجهیزات جانبی، نصب و راه‌اندازی را در پیش‌فاکتور بررسی کنید.
برای دریافت اطلاعات مربوط به سفارش چهار دستگاه، می‌توانید به وب‌سایت سوشیانس ویژن مراجعه کنید یا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
قیمت درام شن‌شور و سیلیس‌شور ۱۱ متری به چه عواملی بستگی دارد؟
قیمت درام شن‌شور به مشخصات ساخت، تجهیزات محرک و شرایط سفارش وابسته است. به همین دلیل، اعلام قیمت قطعی بدون تعیین ابعاد و اقلام همراه امکان‌پذیر نیست.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
۱. ابعاد و ضخامت بدنه: طول ۱۱ متری تنها یکی از مشخصات دستگاه است. قطر درام، ضخامت ورق و ساختار داخلی نیز بر میزان مواد اولیه و هزینه ساخت تأثیر دارند.
۲. کیفیت متریال و ساخت: نوع فولاد، کیفیت جوشکاری، دقت مونتاژ و کنترل کیفیت بر هزینه تولید و دوام تجهیز اثر می‌گذارند.
۳. رولیک و یاتاقان: تعداد، ظرفیت تحمل بار و کیفیت این اجزا در هزینه نهایی مجموعه مؤثر هستند.
۴. گیربکس صنعتی: نسبت تبدیل، گشتاور خروجی و نوع گیربکس موردنیاز از عوامل مهم تعیین‌کننده قیمت هستند.
۵. الکتروموتور: توان، مشخصات الکتریکی، برند و درجه حفاظت موتور بر هزینه تأمین تأثیر می‌گذارند.
۶. تعداد سفارش: خرید چهار دستگاه ممکن است از نظر برنامه‌ریزی تولید و تأمین قطعات با سفارش یک دستگاه متفاوت باشد. هرگونه تخفیف تعدادی باید در پیش‌فاکتور مشخص شود.
۷. حمل و نصب: هزینه حمل تجهیزات، نصب، راه‌اندازی و اقلام جانبی باید متناسب با شرایط پروژه بررسی شود.
برای مقایسه پیشنهادهای فروشندگان، تنها قیمت نهایی را ملاک قرار ندهید. مشخصات فنی، تجهیزات همراه، زمان تحویل و شرایط ضمانت را نیز ارزیابی کنید.
برای استعلام قیمت درام شن‌شور و سیلیس‌شور ۱۱ متری و بررسی شرایط تأمین چهار دستگاه، با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید یا به وب‌سایت رسمی سوشیانس ویژن مراجعه کنید.
نکات مهم نگهداری درام شن‌شور صنعتی
نگهداری پیشگیرانه به شناسایی زودهنگام مشکلات و کاهش توقف‌های ناخواسته کمک می‌کند. برای حفظ عملکرد مناسب درام شن‌شور، باید اجزای مکانیکی و الکتریکی در بازه‌های زمانی مشخص بازرسی شوند.
بازرسی رولیک‌ها: صدای غیرعادی، لقی، سایش و وضعیت چرخش رولیک‌ها بررسی شود. سایش نامتقارن ممکن است به تنظیم نامناسب یا توزیع نامناسب بار مربوط باشد.
کنترل گیربکس: سطح روغن، نشتی، دمای کارکرد و صداهای غیرعادی طبق دستورالعمل سازنده بررسی شوند.
بررسی موتور: جریان مصرفی، دمای بدنه، اتصالات الکتریکی و عملکرد تجهیزات حفاظتی کنترل شوند.
کنترل اتصالات: پیچ‌ها، پایه‌ها، یاتاقان‌ها و بخش‌های سازه‌ای از نظر شل‌شدگی یا آسیب بررسی شوند.
بررسی بدنه درام: آثار سایش، ترک و تغییر شکل باید به‌موقع شناسایی شوند تا از گسترش آسیب جلوگیری شود.
رعایت ایمنی: پیش از تعمیر یا سرویس، دستگاه باید متوقف شود، انرژی آن قطع شود و اقدامات لازم برای جلوگیری از راه‌اندازی ناخواسته انجام گیرد.
اگر دستگاه با لرزش شدید، افزایش غیرعادی دما یا صدای نامتعارف مواجه شد، ادامه کار باید پس از ارزیابی فنی و رفع علت مشکل انجام شود.
چرا انتخاب هماهنگ تجهیزات اهمیت دارد؟
درام شن‌شور تنها با انتخاب یک موتور مناسب به عملکرد مطلوب نمی‌رسد. بدنه، رولیک‌ها، گیربکس، الکتروموتور و سازه نگهدارنده باید به‌عنوان یک مجموعه هماهنگ طراحی شوند.
برای مثال، گیربکسی که نسبت تبدیل مناسبی ندارد، ممکن است سرعت خروجی موردنیاز را فراهم نکند. همچنین، نصب نامناسب رولیک‌ها می‌تواند باعث افزایش فشار بر یاتاقان‌ها و سایر بخش‌های مکانیکی شود.
در پروژه‌ای با چهار دستگاه، هماهنگی مشخصات تجهیزات اهمیت بیشتری پیدا می‌کند. یکسان‌بودن مشخصات فنی در صورت یکسان‌بودن شرایط کاری می‌تواند مدیریت قطعات یدکی، سرویس و نگهداری را ساده‌تر کند.
پیش از خرید، بهتر است اطلاعاتی مانند طول و قطر درام، وزن تقریبی مجموعه، نوع مواد ورودی، ظرفیت موردنیاز و ساعات کار روزانه آماده شود. این اطلاعات به بررسی بهتر مشخصات موتور و گیربکس کمک می‌کنند.
برای بررسی شرایط سفارش و دریافت اطلاعات تکمیلی، به وب‌سایت سوشیانس ویژن مراجعه کنید یا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید.
پرسش‌های متداول درباره درام شن‌شور و سیلیس‌شور ۱۱ متری
درام شن‌شور ۱۱ متری چه کاربردی دارد؟
این دستگاه می‌تواند در خطوط شست‌وشوی مواد معدنی برای جابه‌جایی و شست‌وشوی شن، ماسه یا مواد مشابه به کار رود. عملکرد نهایی به طراحی دستگاه و مشخصات خوراک وابسته است.
برای چهار دستگاه چند الکتروموتور نیاز است؟
اگر هر دستگاه به یک موتور مستقل ۵٫۵ اسب بخار مجهز باشد، به چهار الکتروموتور نیاز خواهد بود. این آرایش باید با نقشه فنی پروژه تطبیق داده شود.
آیا موتور ۵٫۵ اسب بخار برای درام ۱۱ متری کافی است؟
پاسخ به وزن درام، قطر، سرعت چرخش، بار مواد و گشتاور راه‌اندازی بستگی دارد. توان موتور باید پیش از سفارش با نیاز واقعی دستگاه بررسی شود.
گیربکس مناسب درام شن‌شور چگونه انتخاب می‌شود؟
نسبت تبدیل، گشتاور خروجی، سرعت موردنیاز، ضریب کارکرد و شرایط محیطی از معیارهای اصلی انتخاب گیربکس هستند.
قیمت درام شن‌شور و سیلیس‌شور چگونه مشخص می‌شود؟
قیمت به ابعاد، ضخامت بدنه، متریال، رولیک‌ها، گیربکس، الکتروموتور، تجهیزات جانبی و تعداد سفارش وابسته است. برای دریافت قیمت معتبر باید مشخصات سفارش تعیین شود.
چگونه از سوشیانس ویژن استعلام قیمت بگیریم؟
به وب‌سایت رسمی سوشیانس ویژن مراجعه کنید یا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید. هنگام درخواست قیمت، تعداد چهار دستگاه، طول ۱۱ متر و توان موتور موردنظر را اعلام کنید.
جمع‌بندی و سفارش درام شن‌شور از سوشیانس ویژن
درام شن‌شور و سیلیس‌شور ۱۱ متری با رولیک، گیربکس و الکتروموتور ۵٫۵ اسب بخار، مجموعه‌ای است که انتخاب و تأمین آن باید براساس نیاز واقعی خط تولید انجام شود. بررسی ابعاد، ظرفیت بارگذاری، سرعت خروجی، گشتاور و شرایط محیطی، به انتخاب دقیق‌تر تجهیزات کمک می‌کند.
در سفارش چهار دستگاه، بهتر است مشخصات فنی هر مجموعه، تعداد اقلام جانبی و شرایط تحویل پیش از ثبت نهایی سفارش مشخص شوند. این کار می‌تواند از مغایرت تجهیزات و هزینه‌های پیش‌بینی‌نشده جلوگیری کند.
برای استعلام قیمت و بررسی شرایط تأمین چهار دستگاه درام شن‌شور و سیلیس‌شور ۱۱ متری، همین حالا با شماره ۰۹۱۲۱۳۰۷۱۴۴ تماس بگیرید یا به وب‌سایت سوشیانس ویژن مراجعه کنید.
مشخصات پروژه خود را اعلام کنید تا امکان بررسی دقیق‌تر تجهیزات موردنیاز و شرایط سفارش فراهم شود.
